1.機組型號：	GF-50	2.機組功率：	50KW
3.發電機型號：	SF-50-4	4.頻率：	50HZ
5.柴油機品牌：	濰柴	6.發電機品牌：	揚州圣豐
7.電壓：	400/220V	8.功率因數：	COSΦ=0.8
9.噪聲：	95db	10.外型尺寸：	1750×710×1360
11.電流：	90A	12.相數：	三相四線
12.重量：	560	14.發電機廠家：	揚州市圣豐發電設備廠

1.柴油機型號：	R4105ZD	2.一小時功率：	62KW
3.冷卻啟動：	閉式水冷卻	4.啟動方式：	24V直流電啟動
5.進氣方式：	渦輪增壓	6.汽缸數：	4缸
7.汽缸總排量L：	4.33	8.供油方式：	直噴
9.汽缸排列方式：	直列	10.冷卻水容量L：	12.5
11.中冷方式：	水中冷	12.燃油型號：	0號柴油
13.調速方式：	機械調速	14.機油型號：	WD/40
15.壓縮比：	16.5：1	16.缸徑/行程：	105/125
17.機油容量L：

1.發電機型號：	SF-50-4	2.制造廠：	揚州圣豐發電設備廠
3.原產地：	江蘇	4.發電機功率：	50KW
5.效率：	97.8%	6.額定電壓(V)：	400/220V
7.額定功率因數：	COSΦ=0.8	8.勵磁方式：	無刷、自勵
9.相數：	三相四線	10.接線方式：	Y形
11.防護等級：	IP22	12.絕緣等級：	H
13.絕緣加護：	環氧樹脂	14.繞組材質：	全銅

1.制造廠：	眾智	2.原產地：	中國
3.型號：	6110	4.顯示模式：	儀表顯示
5.柴油機監控項目：	油壓、水溫、發動機轉速、電池電壓、頻率	6.發電機監控項目：	電壓、電流、三相檢測
7.綜合監控：	KVA、KW、KVAr、KWh、KWArh	*8.手機APP控制：	可選配手機APP遠程控制監控發電機組。

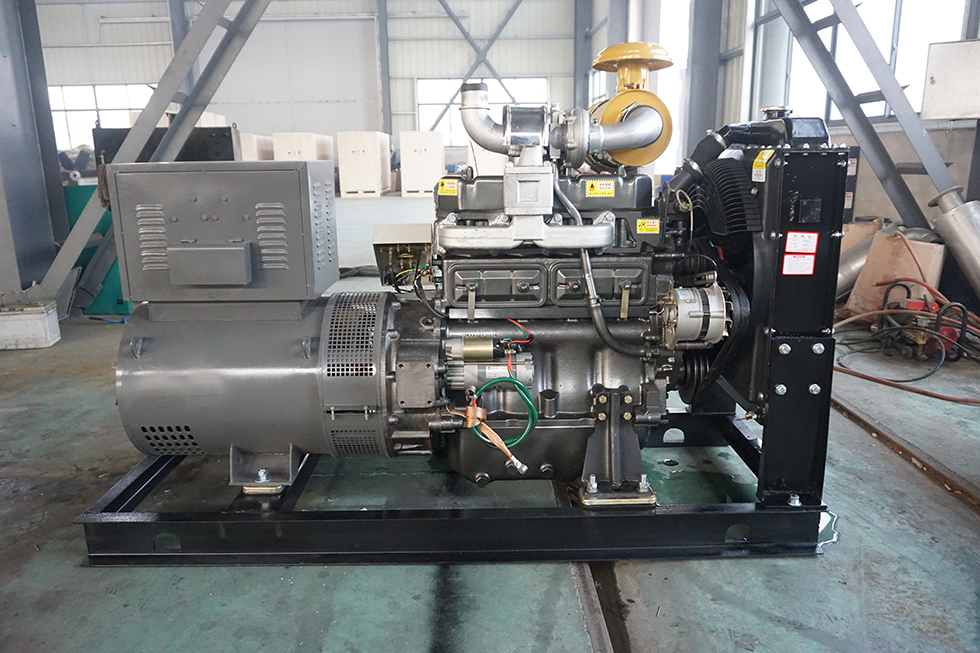

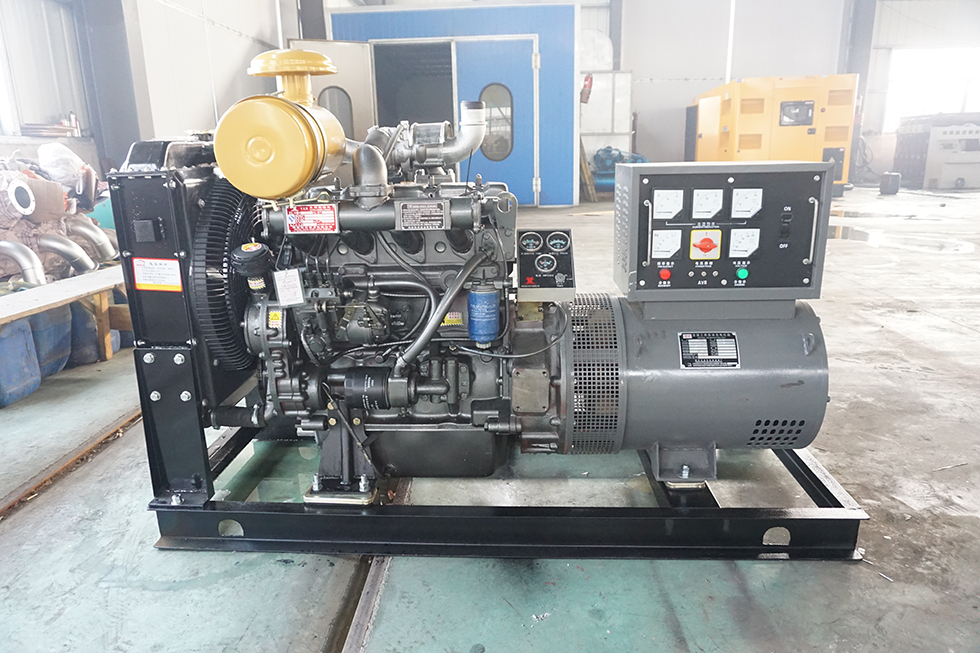

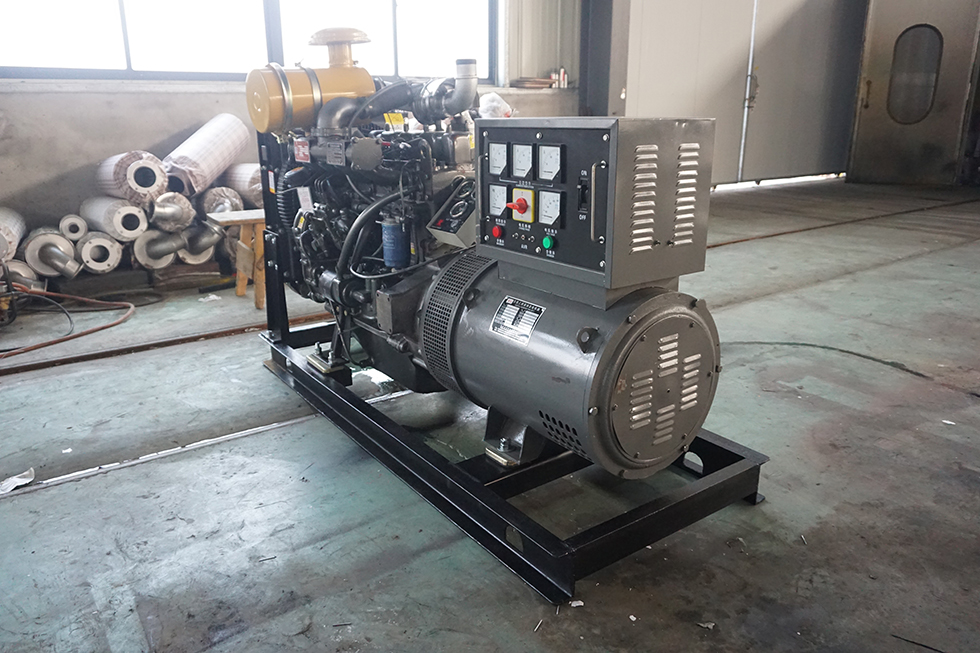

圣豐發電 R4105ZD濰柴50KW柴油發電機組報價	1臺套	發動機： 濰柴	R4105ZD
發電機：揚州圣豐發電設備廠	SF-50-4	冷卻水箱：	圣豐散熱器
控制系統：眾智	6110	鋼制底座：	標準鋼材折彎

?輸出斷路器	已含	?運輸及保險	已含
?機組指導安裝費（初次調試啟動）	已含	?日用油箱8小時	贈送
?波紋管	贈送	?連接油管6米（進回油）	贈送
?連結法蘭	贈送	?埃森德/思吾高免維護蓄電池、導線	贈送
?彈簧減震器（墊）	已含	?工業消音器	已含
?操作手冊/安裝手冊/零件手冊	已含

1	為人民幣制造工廠交貨價（包含：17%增值稅）；	2	報價有效期壹個月；
3	人民幣付款：預付30%定金,貨物出廠65%進度款，5%為質保金，質保結束后7個工作日付清；	4	供貨期：5工作日；
5	保修：設備驗收后運行1000小時或驗收后1年，以先到為準；	6	生產商：揚州圣豐發電設備廠

1.基礎
機組的安裝需考慮地板的負重、通道及維修保養的位置、震動、通風、排煙管的連接及隔熱、燃油箱的大小及位置，并以當?shù)鼗驀?guó)家的環保條例為準。

圣豐系列機組具有極好的減震性能，故發電機組不需要特定的基礎，機組可直接安裝在水平面及具有足夠強度的混凝土地面上。地面要求水平、平整，平整度要求在±0.5°的平面內，并要求地面必須能夠承受發電機組本身的靜態重量1.5~2倍。
混凝土安裝底座是一種可靠的安裝方法,底座通常高出地面100～200,其厚度D計算公式如下：
D=W/(d×B×L)    式中W=發電機組總質量
d=混凝土比重,標號450通常取2300(kg/m3)
B=混凝土底座寬度
L=混凝土底座長度
混凝土配合容積比(水泥,砂,石子)為1:2:4或1:3:5或1:3:6

2.機房
機房必須有足夠空間，以使空氣自由循環，對于確保機組的正常使用性能、減少機組的功率損耗及保證機組的正常使用壽命等都是十分重要的。
機房?jī)?nèi)部不應放置其它易燃易爆物品和容易被卷入機組防護網罩甚至直接被吸入機體內部及可能影響機組的正常使用的任何物體。為了防止熱風回流，在機組冷卻水箱與排風口間設有導風罩，防止熱風在室內循環。

對于一般沒有特殊要求的機組的安裝施工，對機房的設計要求并不高，只需在保證排氣背壓不超出規定值的前提下，能夠確保機房進風口和排風口滿足技術規范的要求，并且避免暖氣回流，而機房?jī)?nèi)部能夠預留出足夠的操作維修空間就可以了。
機房必須保證進風量，以補充消耗于發動機燃燒用的空氣以及將機組運行時所散發出的大量熱量通過散熱器芯排出機房外，使機房?jī)?nèi)溫度盡可能接近環境溫度及保持機體溫度于正常工作范圍。
應確保排風口凈面積最小不低于散熱器芯有效面積的1.25倍，排風口中心位置應盡可能與機組散熱器芯中心位置一致，排風口的寬高比也盡可能與散熱器芯的寬高比相同。

1、規格描述:
本柴油發電機組是作為特別重要負荷的應急電源，應滿足的運行方式為：正常情況下，柴油發電機組應始終處于準備起動狀態，在15秒鐘內具備帶100% 負荷的能力。機組與電力系統間應有防止并列運行的聯鎖裝置；機組無故障運行時間間隔不少于1000小時。
a)在規定環境條件下，當采用符合要求的燃油時，柴油發電機組能提供本規格要求的額定功率，每運轉12小時有1小時10％的超載能力。
b)在任何負荷的穩定條件下，維持電壓在±0.5%，頻率在±0.25%額定值偏差范圍內。
c)在空載到帶負荷的暫態條件下，電壓不低于80%，頻率應不低于90%。柴油機和發電機安裝在同一基礎上，底盤應帶有內置式消振裝置能吸收機組的震動。
d)柴油機應采用高速?gòu)U氣渦輪增壓型、四沖程、閉式循環水冷卻方式，柴油機應能快速起動和達到額定轉速迅速帶滿負荷，柴油機采用直流電動機起動。
e)柴油機允許使用的燃油為：0#輕柴油，潤滑油為CD級。
f)閉式循環冷卻水系統包括循環水泵，散熱器，散熱器支架，鼓風式風扇。
g)潤滑系統包括潤滑油冷卻器，全流動潤滑油過濾器，油位高度標尺。
h)同步發電機為水平臥式，防滴密封外殼和密封套筒軸承。
i)定子、轉子絕緣采用H級，發電機應能承受125°C 溫 升條件下連續運行，而不影響機組保證壽命。
j)發電機是三相四線、380V、50Hz、Y型接線、4極、單軸承永磁無刷自勵系統、AVR自動電壓調節器、旋轉無刷，發電機可以承受10秒內300%短路電流。
k)機組的起動方式采用直流電動機起動，起動設備包括起動電動機，蓄電池，充電器等，電池的容量應滿足柴油發電機組起動要求及在蓄電池充滿電后，斷開充電電源后能連續起動柴油發電機組5次。
i)排氣系統應包括高效工業型廢氣消音器，撓性連管。
n)燃?xì)庀到y(tǒng)是采用先進的噴油控制燃油系統，滿足環保要求。
o)每臺發電機組應提供一套控制盤以滿足機組起動,監視,調節和停機的所有要求.控制盤應正面操作,外殼封閉. 控制盤包括緊急停機按鈕。

2、系統配置：
1.空氣系統 渦輪增壓器，中冷器，空氣濾清器， 保護指示器等
2.啟動系統 電馬達啟動，蓄電池，蓄電池充電器
3.排氣系統 高效工業消音器， 繞性軟連接管
4.冷卻系統 循環水泵，散熱器，散熱器支架，鼓風式風扇
5.燃油系統 高壓噴油泵，手油泵，輸油泵，進回油輸油軟管線等
6.控制系統 配備電子儀表顯示系統，各主要參數顯示
7.潤滑系統 潤滑油冷卻器，全流動潤滑油過濾器，油位高度標尺
8.減振方式 內置式減震裝置
9.交流發電機 發電機是三相四線、400/230V、50Hz、Y型接線、4極、AVR自動電壓調節器、旋轉無刷，發電機可以承受10秒內300%短路電流
10.保護系統 高水溫、 低油壓、 超速自動報警停車等

感謝您選擇使用圣豐系列柴油發電機組。在您選擇使用圣豐柴油發電機組的同時，您也就得到了由我們提供的最佳售后服務，以及純正的零配件供應。
我公司將嚴格遵守公司服務保證書中涉及到的內容、方案、承諾，向您提供完善的技術支援和柴油發電機組應用。
我們可為用戶提供預防性保養方案，以減少您停機時間所付出的昂貴代價。我們可在短時間內確定不常用或急用零配件的庫存，并可及時訂貨、供貨，以便在您最需要的時候可確保您需要的零配件到位。
1．技術服務體系
第一級服務機構：各地代理商/經銷商工程技術服務部門
第二級服務機構：圣豐公司售后服務部

2．服務方式
2.1、售前技術支持

積極協助業主、設計單位完成機組的選配、機房的設計、機組的安裝的前期設計工作，與業主保持密切溝通、技術交流，深入現場，耐心、及時準確提供各種能力所能及的技術支持，提供合理化意見和建議，做業主的參謀。
2.2、保修期內

保修期內機組發生任何異常性故障，我方承諾免費為用戶提供維修服務（非用戶使用人員操作不當引起的故障），24小時內到達現場處理（或根據現實交通狀況），向客戶提供義務保修服務；
備注：
(1) 質保期為設備自驗收合格之日起一年。
保修期限的定義：實際使用一年或1000小時（以上條件以先到為準），或按合同相關條款的規定，一切因廠方組裝疏忽或設計及原材料選用不當?shù)仍蚨碌牧悴考p壞或機組其它故障，均可由供貨方負責保修。
(2)柴油發電機組易損件、日常使用配件、人為操作錯誤、疏忽保養等，均不在此保修范圍內。
2.3保修期外

所有零配件均以成本價提供，提供人員及時到客戶現場或客戶指定地點，并可保證機組修復，至可正常使用。質量保證期外我司承諾對用戶進行終身跟蹤服務

3服務內容

1、我們服務的用戶是使用圣豐柴油發電機組的最終用戶。
2、當您開始想要購置發電設備或您在使用發電機組時，我們均提供系統和廣泛技術服務，為符合您技術規格的發電機組提供免費咨詢。
3、從訂貨之日起對您所購置的發電機組進行幫助檢查、定位，以確保您的發電機組在最短的時間里投入正常運轉。
4、免費為您培訓技術人員。
5、提供預防性維護和維修，使您的運行費用得以控制。
6、提供大量的備件和配件，且維修工程師隨時可為您提供技術援助。
7、提供免費的機房設計、配電設計，以及柴油發電機組的應用規范。

4服務承諾
1、交機調試
自售后服務部收到用戶的開機申請單算起，2小時內派出技術服務人員，24小時內抵達用戶指定交機地點，按照交機調試程序進行交機調試。
2、故障維修
在收到用戶維修通知時，該通知應是傳真函件。售后服務部將在2小時內派出工程技術人員，24小時內抵達所要維修設備的地點（邊遠地區48小時應到達）。
售后服務部將建立用戶的技術檔案，定期或不定期地咨詢、了解用戶設備的使用狀況，以便使您的柴油發電機組處在良好的備用狀態。
每年定期或不定期的拜訪使用圣豐柴油發電機組的用戶，記錄用戶對我們售后服務部的意見以及良好的建議。

圣豐發電發電機組 另外還引用以下規范和標準：
GB/T 2819-1995 移動電站通用技術條件
GB/T 15548-1995 往復式內燃機驅動的三相同步發電機通用技術條件
GB/T 2820.1-1997 往復式內燃機驅動的三相同步發電機組 第1部分：用途、定額和性能
GB/T 2820.3-1997 往復式內燃機驅動三相同步發電機組 第3部分：發電機組用交流發電機
GB/T 2820.5-1997 往復式內燃機驅動的三相同步發電機組 第5部分：發電機組
GB/T 2820.6-1997 往復式內燃機驅動的三相同步發電機組 第6部分：試驗方法
GB4712-90 《自動化柴油發電機分級要求》
GB12786-91《自動化柴油發電機組通用技術標準》
ISO8528-1 《往復式內燃機驅動交流發電機》
GB/T 1029-1993 三相同步電機試驗方法
GB/T 1993-1993 旋轉電機冷卻方法
GB/T 7409.1-1997 同步電機勵磁系統 定義
GB/T 7409.2-1997 同步電機勵磁系統 電力系統研究用模型
GB 10068.1-1998 旋轉電機振動測定方法及限值 振動測定方法
GB 10068.2-1998 旋轉電機振動測定方法及限值 振動限值
GB10069.1-1988 旋轉電機噪聲測定方法及限值 噪聲工程測定方法
GB10069.1-1988 旋轉電機噪聲測定方法及限值 噪聲簡易測定方法
GB10069.1-1988 旋轉電機噪聲測定方法及限值 噪聲限值
